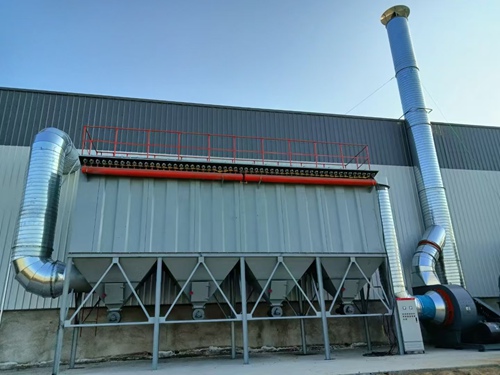

滤袋除尘器除尘设备组成

除尘设备由进风管、排风管、箱体、灰斗、清灰装置、滤袋及电控装置组成。

滤袋在除尘设备中的布置很重要，滤袋可以垂直布置在箱体花板上，也可以倾斜布置在花板上，用螺栓固定，并挚有橡胶垫；花板下部分为过滤室，上部分为净气室。滤袋除了用螺栓固定外，更方便的方法是自动锁紧装置置和橡胶压紧装置，这两种方法对安装和维修十分方便。

滤袋除尘器工作原理

含尘气体进入除尘设备灰斗后，由于气流断面突然扩大，气流中一部分颗粒粗大的尘粒在重力和惯性力作用下沉降下来，粒度细、密度小的尘粒进入过滤室后，通过布朗扩散和筛滤等综合效应，使粉尘沉积在滤料表面，净化后的气体进入净气室由排气管经风机排出。

滤袋除尘器的阻力随滤料表面粉尘层厚度的增加而增大，阻力达到某一规定值时，进行清灰，此时脉冲控制仪控制电磁脉冲阀的启闭。当脉冲阀开启时，气包内的压缩空气通过电磁脉冲阀经喷吹管上的小孔喷射出一股高速、高压的引射气流，从而形成一股相当于引射气流体积1～2倍的诱导缺陷流，一同进入滤芯内，使滤芯内出现瞬间正压并产生鼓胀和微动；沉积在滤料上的粉尘脱落，掉入灰斗内，灰斗内的粉尘通过卸料器，连续排出。

这种脉冲喷吹清灰方式，是逐排滤芯顺序清灰，脉冲阀开闭一次产生一个脉冲动作，所需的时间为0.1～0.2s；脉冲阀相邻两次开闭的间隔时间为1～2min，全部滤芯完成一次清灰循环所需的时间为10～30min。由于本设备为低压脉冲清灰，所以根据设备阻力情况，应对喷吹压力、喷吹间隔和喷吹周期进行调节。
